随着医学影像技术的不断发展，骨折的早期诊断和准确评估对患者的治疗具有决定性意义。传统的骨折诊断依赖于医生通过人工分析影像资料，这一过程不仅耗时耗力，而且容易受到医生主观因素的影响，导致诊断的准确性和一致性存在差异。为了解决这一问题，本研究提出了一种基于YOLOv8深度学习模型的医学影像骨折等级自动检测系统，旨在提供一个高效、准确且智能的解决方案，辅助医生在临床诊断中更好地评估骨折情况，并及时做出治疗决策。
项目信息
编号：PDV-152
大小：135M
运行条件
Python开发环境：
– PyCharm的安装包：PyCharm: Python IDE for Professional Developers
– PyCharm的历史安装包：PyCharm: Python IDE for Professional Developers
– Anaconda的安装包：Anaconda | Start Coding Immediately
– Python开发版本：Python==3.9
需要安装依赖包：
– pip install PyQt5== 5.15.11
– pip install Pillow==9.5.0
– pip install opencv-python==4.10.0.84
– pip install torch==2.4.0
– pip install torchvision==0.19.0
– pip install numpy== 1.26.4
– pip install matplotlib==3.9.2
项目介绍
随着医学影像技术的不断发展，骨折的早期诊断和准确评估对患者的治疗具有决定性意义。传统的骨折诊断依赖于医生通过人工分析影像资料，这一过程不仅耗时耗力，而且容易受到医生主观因素的影响，导致诊断的准确性和一致性存在差异。为了解决这一问题，本研究提出了一种基于YOLOv8深度学习模型的医学影像骨折等级自动检测系统，旨在提供一个高效、准确且智能的解决方案，辅助医生在临床诊断中更好地评估骨折情况，并及时做出治疗决策。
本系统的核心是YOLOv8模型，它是一种强大的卷积神经网络（CNN），广泛应用于目标检测任务。YOLOv8在图像分类和定位上表现出色，特别适用于需要实时反馈的医学影像分析。该系统能够从X光片、CT扫描图像等医学影像中自动提取骨折特征，并对图像中的骨折进行精确定位和分类。分类结果分为五个等级：可疑骨折情况、无骨折情况、轻微骨折情况、中等骨折情况、严重骨折情况，每个等级代表了骨折的不同严重程度，有助于医生判断患者的病情并决定下一步治疗方案。
为了提高系统的检测精度，本文在YOLOv8模型的训练过程中使用了大规模的医学影像数据集，进行了详细的图像标注和数据预处理。数据集包含不同类型的骨折图像，涵盖了各种骨折部位和严重程度。通过数据增强、正则化方法以及针对医学影像的特殊优化，训练出的YOLOv8模型具有较强的鲁棒性，能够适应各种不同的医学影像环境，并在不同设备下稳定运行。
本研究还结合了PyQt5框架设计了用户友好的界面，为医生提供了便捷的操作体验。系统在检测到骨折类型时，除了在界面中展示检测结果外，还结合了语音提示功能。当系统识别出骨折的不同等级时，及时通过语音反馈提醒医生。这一语音提示功能不仅提升了系统的交互性和易用性，还减少了医生在紧张工作中的误操作，进一步加快了诊断过程。
实验结果显示，经过优化的YOLOv8模型在骨折检测任务中表现出了较高的准确率、较低的误报率以及快速的处理速度。在多组测试数据上，模型能够准确地识别并分类骨折图像，分类精度和速度均达到临床应用的要求。系统的实时性和高精度使得它能够有效减轻医生的工作负担，减少人工干预的需要，并为骨折患者的诊疗过程提供了有效支持。
本研究提出的基于YOLOv8深度学习的医学影像骨折等级自动检测系统，结合了先进的深度学习算法、PyQt5界面和语音提示功能，具有较高的智能化和自动化水平。该系统不仅能够提高骨折诊断的准确性和效率，还能够为医生提供更直观、便捷的操作体验，推动医学影像分析技术的应用和发展。随着技术的进一步优化和数据集的不断扩大，未来该系统有望在更广泛的临床场景中得到应用，为骨折诊断和治疗提供更加精准和高效的工具。
项目文档
Tipps：提供专业的项目文档撰写服务，覆盖技术类、科研类等多种文档需求。我们致力于帮助客户精准表达项目目标、方法和成果，提升文档的专业性和说服力。
– 点击查看：写作流程
1.撰写内容
2.撰写流程
3.撰写优势
4.适用人群
期待与您的沟通！我们致力于为您提供专业、高效的项目文档撰写服务，无论是通过QQ、邮箱，还是微信，您都能快速找到我们。专业团队随时待命，为您的需求提供最优解决方案。立即联系，开启合作新篇章！
算法流程
Tipps：深入解析项目的算法流程，逐步探索技术实现的核心逻辑。从数据加载与预处理开始，到核心算法的设计与优化，再到结果的可视化呈现，每一步都将以清晰的结构和简洁的语言展现，揭示技术背后的原理与实现思路。
代码讲解
Tipps：我们致力于为您提供全面的项目代码解析服务，深入剖析核心实现、关键逻辑及优化策略，帮助您快速理解项目运行机制。同时，针对您在使用项目中可能遇到的难点，我们提供高效的后续答疑支持，确保问题得到及时、专业的解决。
无论您是初学者还是经验丰富的开发者，我们都能为您量身定制指导方案，助您从掌握到精通。如果您有任何需求或疑问，欢迎随时与我们联系！
1.服务优势
2.联系方式
欢迎随时联系我们！我们将竭诚为您提供高效、专业的技术支持，量身定制解决方案，助您轻松应对技术挑战。
硬件环境
我们使用的是两种硬件平台配置进行系统调试和训练：
（1）外星人 Alienware M16笔记本电脑：
（2）惠普 HP暗影精灵10 台式机：
上面的硬件环境提供了足够的计算资源，能够支持大规模图像数据的训练和高效计算。GPU 的引入显著缩短了模型训练时间。
使用两种硬件平台进行调试和训练，能够更全面地验证系统的性能、适应性和稳定性。这种方法不仅提升了系统的鲁棒性和泛化能力，还能优化开发成本和效率，为实际应用场景的部署打下良好基础。
模型训练
Tipps：模型的训练、评估与推理
1.YOLOv8的基本原理
YOLOv8是一个SOTA模型，它建立在Yolo系列历史版本的基础上，并引入了新的功能和改进点，以进一步提升性能和灵活性，使其成为实现目标检测、图像分割、姿态估计等任务的最佳选择。其具体创新点包括一个新的骨干网络、一个新的Ancher-Free检测头和一个新的损失函数，可在CPU到GPU的多种硬件平台上运行。
YOLOv8是Yolo系列模型的最新王者，各种指标全面超越现有对象检测与实例分割模型，借鉴了Yolov5、Yolov6、YoloX等模型的设计优点，在全面提升改进Yolov5模型结构的基础上实现，同时保持了Yolov5工程化简洁易用的优势。
Yolov8模型网络结构图如下图所示：
2.数据集准备与训练
本研究使用了包含骨折情况的数据集，并通过 Labelimg 标注工具对每张图像中的目标边界框（Bounding Box）及其类别进行标注。基于此数据集，采用 YOLOv8n 模型进行训练。训练完成后，对模型在验证集上的表现进行了全面的性能评估与对比分析。整个模型训练与评估流程包括以下步骤：数据集准备、模型训练、模型评估。本次标注的目标类别主要集中于骨折情况。数据集总计包含 29126 张图像，具体分布如下：
训练集：5600 张图像，用于模型学习和优化。
验证集：1600 张图像，用于评估模型在未见过数据上的表现，防止过拟合。
测试集：800 张图像，用于最终评估模型的泛化能力。

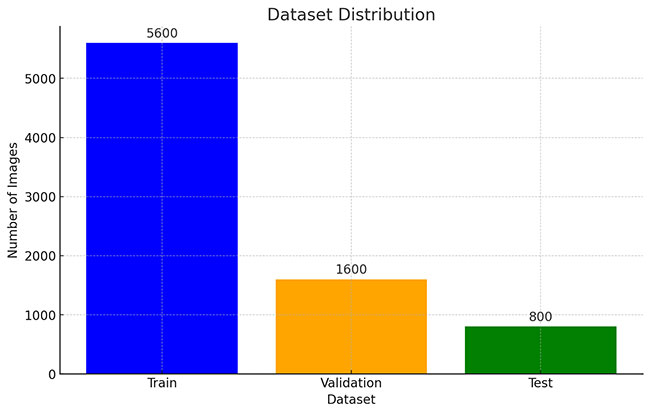

数据集分布直方图
以下柱状图展示了训练集、验证集和测试集的图像数量分布：

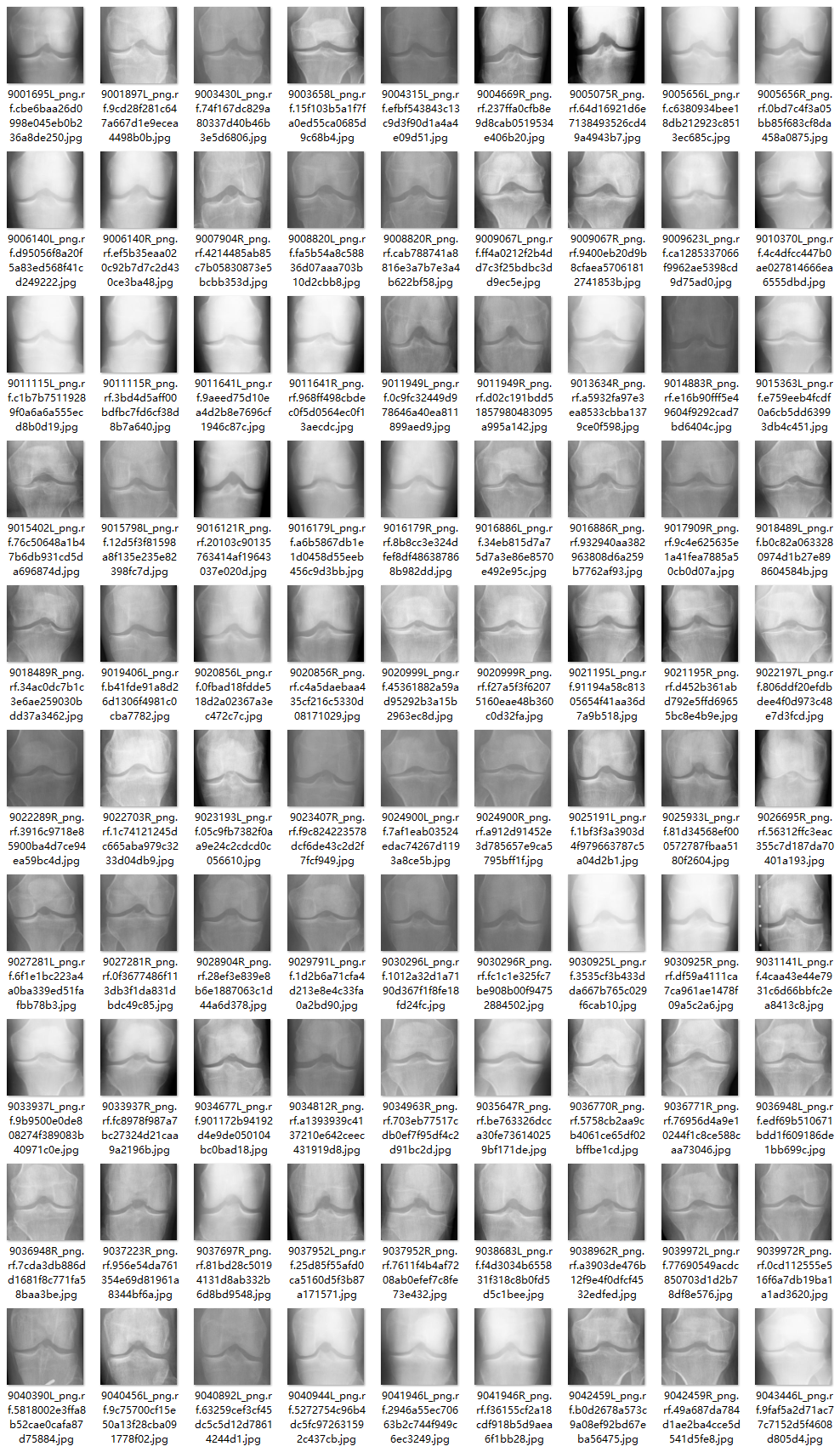

部分数据集图像如下图所示：

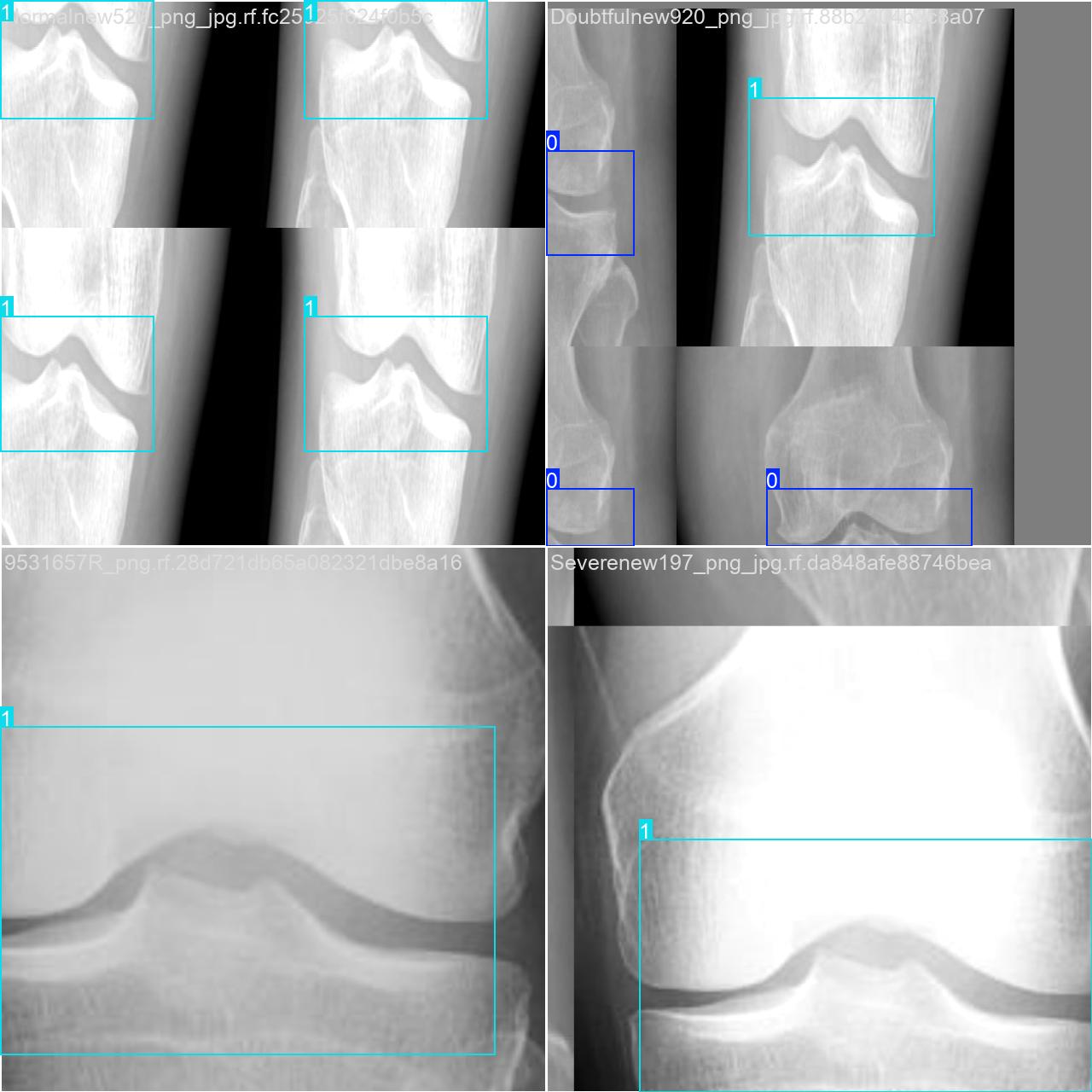

部分标注如下图所示：
这种数据分布方式保证了数据在模型训练、验证和测试阶段的均衡性，为 YOLOv8n 模型的开发与性能评估奠定了坚实基础。
图片数据的存放格式如下，在项目目录中新建datasets目录，同时将检测的图片分为训练集与验证集放入datasets目录下。
接着需要新建一个data.yaml文件，用于存储训练数据的路径及模型需要进行检测的类别。YOLOv8在进行模型训练时，会读取该文件的信息，用于进行模型的训练与验证。

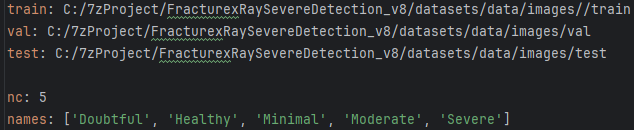

data.yaml的具体内容如下：
这个文件定义了用于模型训练和验证的数据集路径，以及模型将要检测的目标类别。
数据准备完成后，通过调用train.py文件进行模型训练，epochs参数用于调整训练的轮数，batch参数用于调整训练的批次大小(根据内存大小调整，最小为1)。
CPU/GPU训练代码如下：
加载名为 yolov8n.pt 的预训练YOLOv8模型，yolov8n.pt是预先训练好的模型文件。
使用YOLO模型进行训练，主要参数说明如下：
（1）data=data_yaml_path: 指定了用于训练的数据集配置文件。
（2）epochs=150: 设定训练的轮数为150轮。
（3）batch=4: 指定了每个批次的样本数量为4。
（4）optimizer=’SGD’):SGD 优化器。
（7）name=’train_v8′: 指定了此次训练的命名标签，用于区分不同的训练实验。
3.YOLOv8模型训练结果与性能评估
在深度学习的过程中，我们通常通过观察损失函数下降的曲线来了解模型的训练情况。对于 YOLOv8 模型的训练，主要涉及三类损失：定位损失（box_loss）、分类损失（cls_loss）以及动态特征损失（dfl_loss）。这些损失的优化是提升目标检测性能的关键。
损失函数作用说明：
（1）定位损失 (box_loss)：表示预测框与标定框之间的误差（GIoU），越小表示定位越准确。
（2）分类损失 (cls_loss)：用于衡量锚框与对应的标定分类是否正确，越小表示分类越准确。
（3）动态特征损失 (dfl_loss)：DFLLoss用于回归预测框与目标框之间的距离，并结合特征图尺度进行调整，最终提高目标检测的定位准确性。
训练和验证结果文件存储：
训练完成后，相关的训练过程和结果文件会保存在 runs/ 目录下，包括：
（1）损失曲线图（Loss Curves）
（2）性能指标曲线图（mAP、精确率、召回率）
（3）混淆矩阵（Confusion Matrix）
（4）Precision-Recall (P-R) 曲线

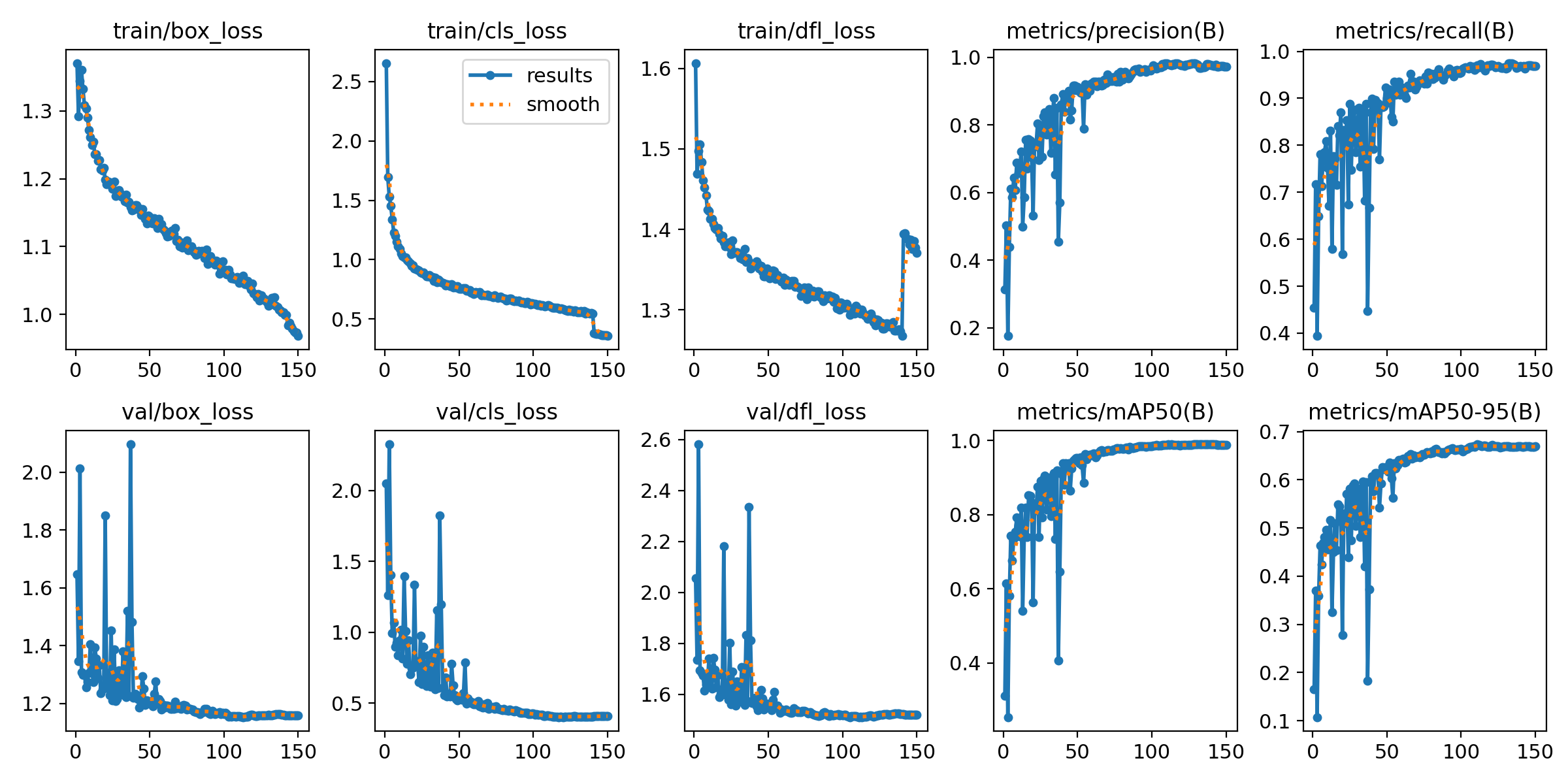

损失曲线(Loss Curve)和性能指标分析：
训练指标：
train/box_loss：
含义：边界框回归的损失函数值，表示预测的目标边界框与真实边界框的差异。
趋势：随着训练的进行，损失逐渐下降，表明模型在学习过程中逐渐减少了预测边界框的错误。整体趋势是下降的，说明模型正在改进。
train/cls_loss：
含义：分类损失，表示预测类别和真实类别之间的差异。
趋势：类别损失逐渐下降，表明模型逐步提高了对不同类别的预测准确性。尽管训练开始时损失较高，但随着训练过程的深入，损失显著下降。
train/dfl_loss：
含义：分布聚合损失（Distribution Focal Loss），用于优化边界框的预测分布。
趋势：该损失的趋势类似于其他损失，开始较高，逐渐下降。最后损失趋于稳定。
验证指标：
val/box_loss：
含义：验证集上的边界框回归损失，与训练集的 box_loss 类似，但用于验证模型的泛化能力。
趋势：随着训练的进行，验证集上的边界框损失逐渐降低，表明模型在未见过的数据上也能够更准确地预测边界框。
val/cls_loss：
含义：验证集上的分类损失，与训练集的 cls_loss 类似。
趋势：验证集的类别损失与训练集的损失趋势相似，逐渐下降，说明模型在验证集上的分类能力也在提高。
val/dfl_loss：
含义：验证集上的分布聚合损失。
趋势：验证集的深度学习损失呈现类似训练集的趋势，逐渐下降并趋于稳定。
性能指标：
metrics/precision(B)：
含义：训练过程中的精确率，表示预测为目标的样本中实际为目标的比例。
趋势：精度逐渐上升，说明模型逐渐学会更准确地识别正类样本。
metrics/recall(B)：
含义：训练过程中的召回率，表示所有真实目标中被正确检测到的比例。
趋势：召回率逐渐上升，说明模型能够识别出越来越多的正类样本。
metrics/mAP50(B)：
含义：验证集上的 mAP@0.5，表示 IoU 阈值为 0.5 时的平均精度。
趋势：mAP@0.5逐步上升，说明模型在训练过程中不断提高了对目标的检测精度。
metrics/mAP50-95(B)：
含义：验证集上的 mAP@0.5-0.95，表示多个 IoU 阈值下的平均精度。
趋势：mAP@0.5-0.95逐渐增加，表明模型不仅在高IoU阈值下能够提供较高的精度，而且在更严格的阈值下仍能保持良好的性能。
总结：
（1）训练过程：模型在训练过程中损失逐渐减小，精度、召回率和 mAP 不断提升，表明模型逐步学会了如何更好地进行目标检测。
（2）验证集表现：验证集的损失曲线和指标趋势显示，模型不仅在训练集上表现良好，而且在验证集上也表现得相当稳健，具有较好的泛化能力。

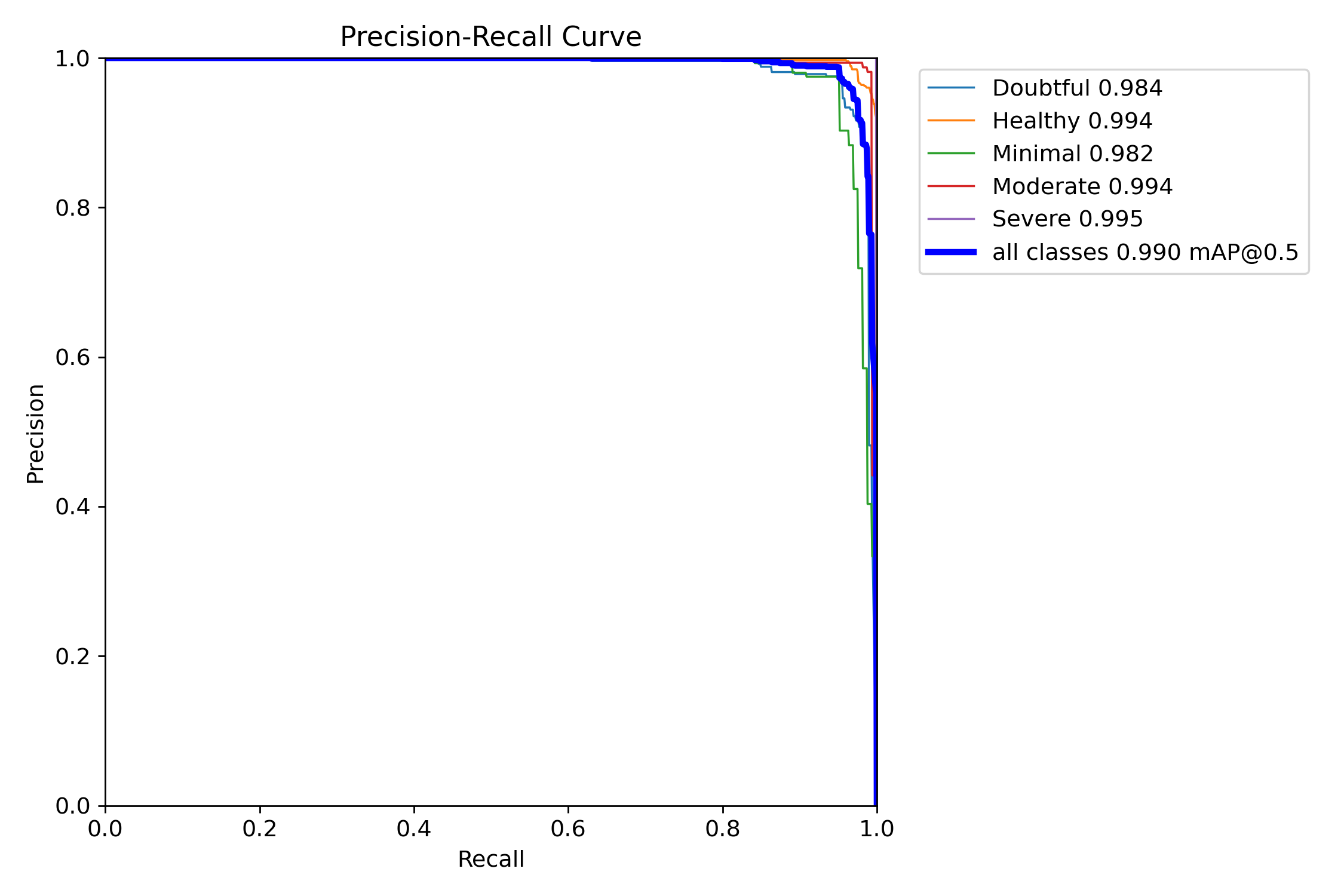

Precision-Recall(P-R)曲线分析：
曲线说明：
蓝色曲线（Doubtful）：
表示“可疑骨折”类别，其精度（Precision）为0.984。
橙色曲线（Healthy）：
表示“健康”类别，其精度为0.994。
绿色曲线（Minimal）：
表示“轻微骨折”类别，其精度为0.982。
红色曲线（Moderate）：
表示“中等骨折”类别，其精度为0.994。
紫色曲线（Severe）：
表示“严重骨折”类别，其精度为0.995。
蓝色粗线（all classes）：
表示所有类别的综合精度，mAP@0.5值为0.990，表示模型在所有类别上的总体表现。
总结：
这些曲线表明，YOLOv8模型在各个骨折类别上的分类效果均非常优秀，能够在高召回率下保持较高的精度。特别是对于“健康”和“严重骨折”类别，模型的表现最为突出。

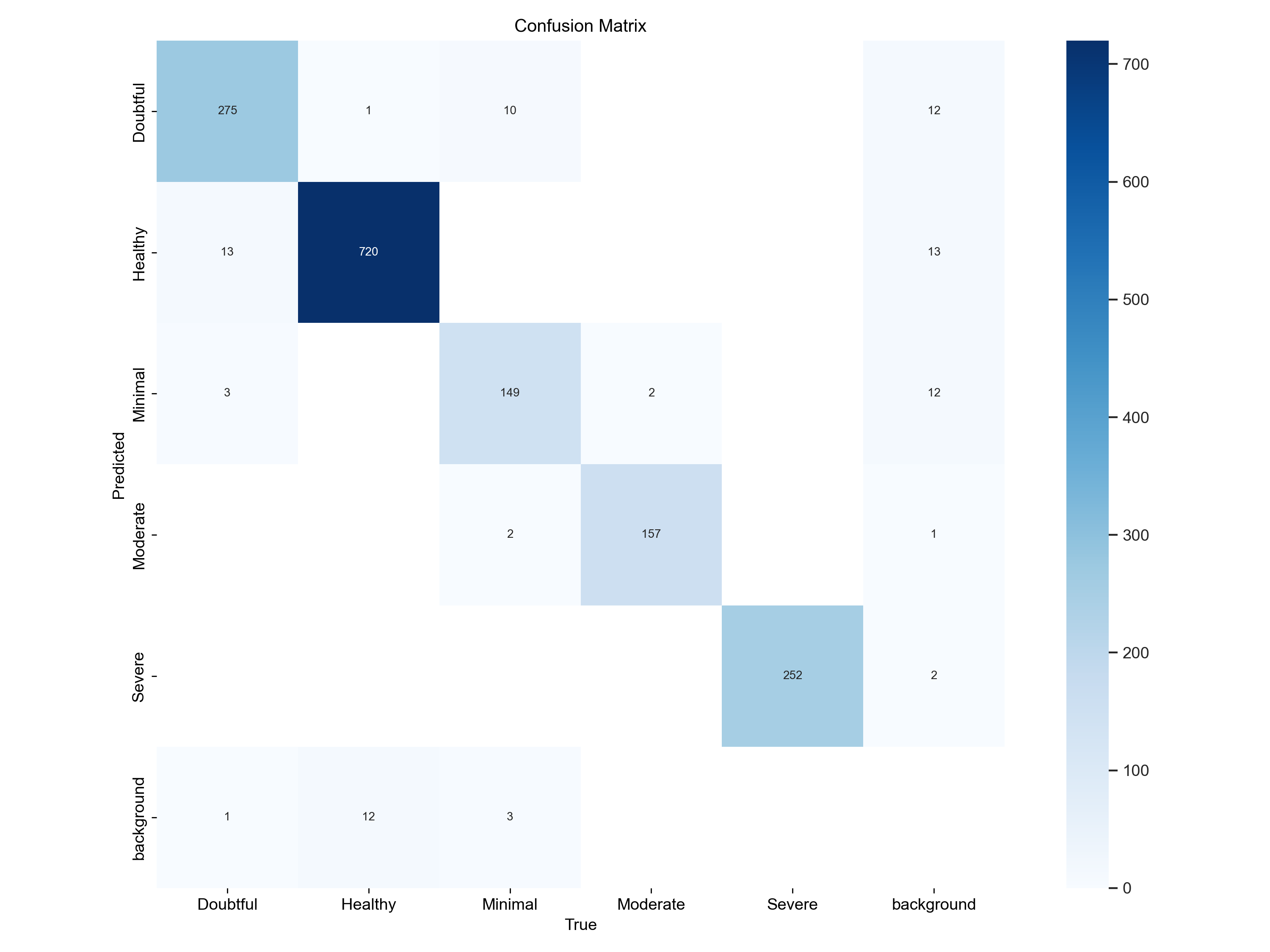

混淆矩阵 (Confusion Matrix) 分析
混淆矩阵是用于评估分类模型性能的重要工具，它显示了模型在每一类别上的预测结果与实际情况的对比。
结论：
模型在骨折检测任务中表现良好，尤其是在“健康”和“严重骨折”类别上。误分类主要出现在一些小类别（如“Minimal”和“Moderate”）以及背景类的处理上。整体来说，模型的分类能力是相当稳定的，可能仍有进一步优化的空间，特别是在背景区域和某些轻微骨折类别的区分上。
4.检测结果识别
模型训练完成后，我们可以得到一个最佳的训练结果模型best.pt文件，在runs/train/weights目录下。我们可以使用该文件进行后续的推理检测。
imgTest.py 图片检测代码如下：
加载所需库：
（1）from ultralytics import YOLO：导入YOLO模型类，用于进行目标检测。
（2）import cv2：导入OpenCV库，用于图像处理和显示。
加载模型路径和图片路径：
（1）path = ‘models/best.pt’：指定预训练模型的路径，这个模型将用于目标检测任务。
（2）img_path = “TestFiles/imagetest.jpg”：指定需要进行检测的图片文件的路径。
加载预训练模型：
（1）model = YOLO(path, task=’detect’)：使用指定路径加载YOLO模型，并指定检测任务为目标检测 (detect)。
（2）通过 conf 参数设置目标检测的置信度阈值，通过 iou 参数设置非极大值抑制（NMS）的交并比（IoU）阈值。
检测图片：
（1）results = model(img_path)：对指定的图片执行目标检测，results 包含检测结果。
显示检测结果：
（1）res = results[0].plot()：将检测到的结果绘制在图片上。
（2）cv2.imshow(“YOLOv8 Detection”, res)：使用OpenCV显示检测后的图片，窗口标题为“YOLOv8 Detection”。
（3）cv2.waitKey(0)：等待用户按键关闭显示窗口

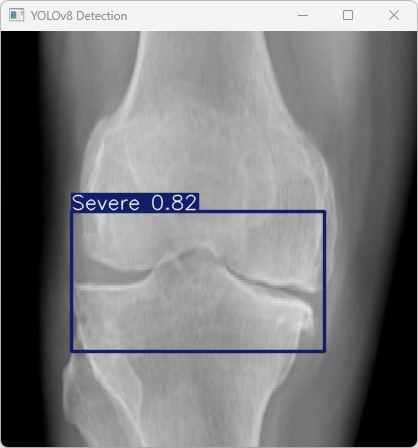

执行imgTest.py代码后，会将执行的结果直接标注在图片上，结果如下：
这段输出是基于YOLOv8模型对图片“imagetest.jpg”进行检测的结果，具体内容如下：
图像信息：
（1）处理的图像路径为：TestFiles/imagetest.jpg。
（2）图像尺寸为640×640像素。
检测结果：
（1）检测到图像中的骨折类别为Severe（严重骨折）。
处理速度：
（1）预处理时间: 5.0 毫秒
（2）推理时间: 4.5 毫秒
（3）后处理时间: 68.7 毫秒
总结：
YOLOv8模型成功检测到图像中的严重骨折类别，并且推理过程在速度上表现非常高效，整体响应时间较短。推理所需的时间包括图像预处理、模型推理和结果后处理，这些时间对实时应用是非常友好的。
运行效果

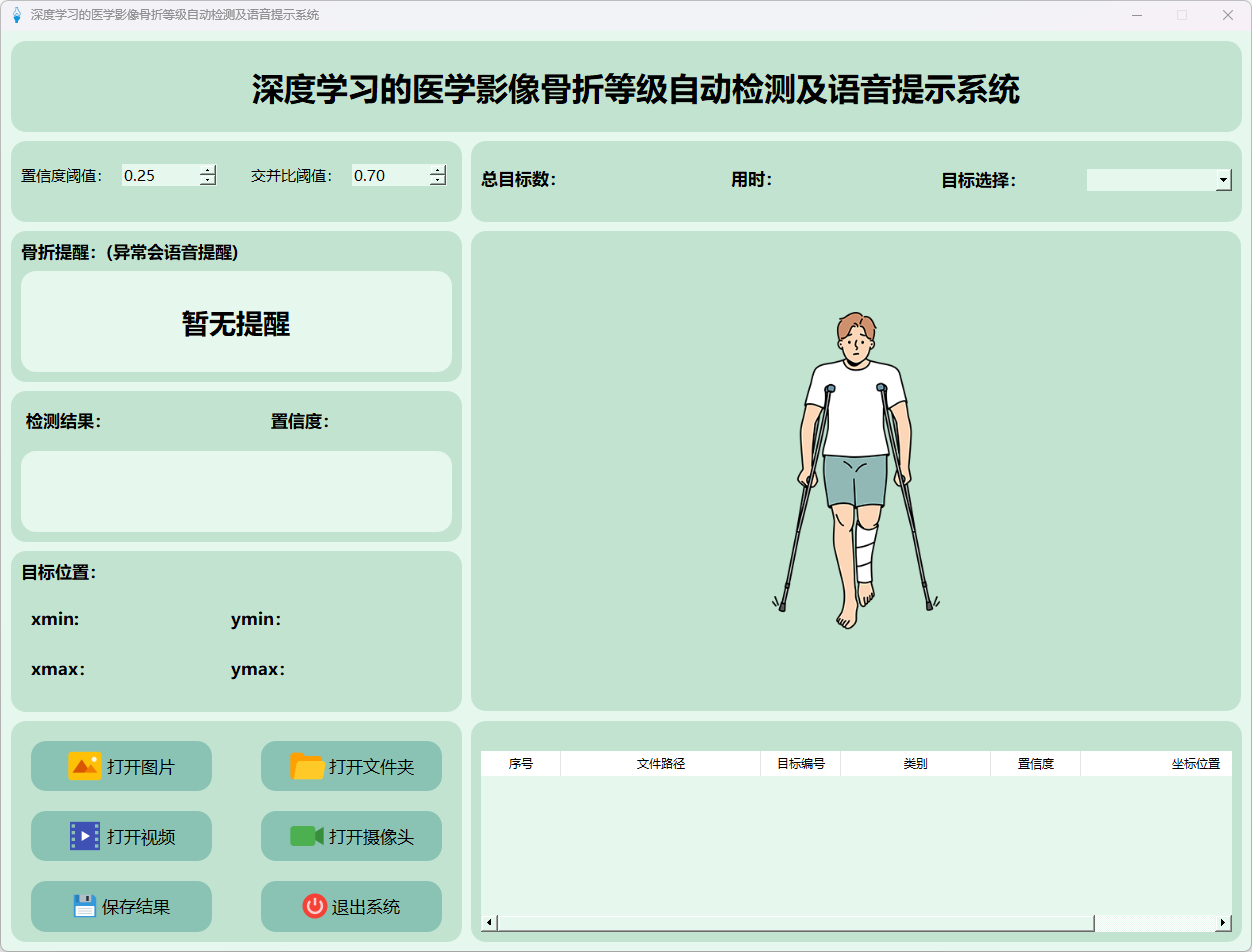

– 运行 MainProgram.py
1.主要功能：
（1）可用于实际场景中的骨折检测;
（2）支持图片、视频及摄像头进行检测，同时支持图片的批量检测；
（3）界面可实时显示目标位置、目标总数、置信度、用时等信息;
（4）支持图片或者视频的检测结果保存；
2.检测参数设置：
（1）置信度阈值：当前设置为0.25，表示检测系统只会考虑置信度高于25%的目标进行输出，置信度越高表示模型对检测结果的确信度越高。
（2）交并比阈值：当前设置为0.70，表示系统只会认为交并比（IoU）超过70%的检测框为有效结果。交并比是检测框与真实框重叠区域的比值，用于衡量两个框的相似程度，值越高表明重叠程度越高。
这两个参数通常用于目标检测系统中，调整后可以影响模型的检测精度和误检率。

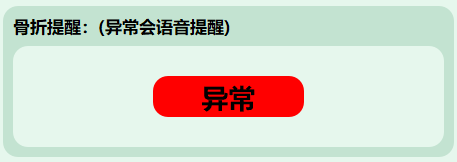

语音提醒（Voice Reminder）:
（1）异常语音提醒：（警告：有骨折情况，请及时就医！）
这张图表显示了基于YOLOv8模型的目标检测系统的检测结果界面。以下是各个字段的含义解释：
用时（Time taken）:
（1）这表示模型完成检测所用的时间为0.054秒。
（2）这显示了模型的实时性，检测速度非常快。
目标数目（Number of objects detected）:
（1）检测到的目标数目为1，表示这是当前检测到的第1个目标。
目标选择(下拉菜单)：全部:
（1）这里有一个下拉菜单，用户可以选择要查看的目标类型。
（2）在当前情况下，选择的是“全部”，意味着显示所有检测到的目标信息。

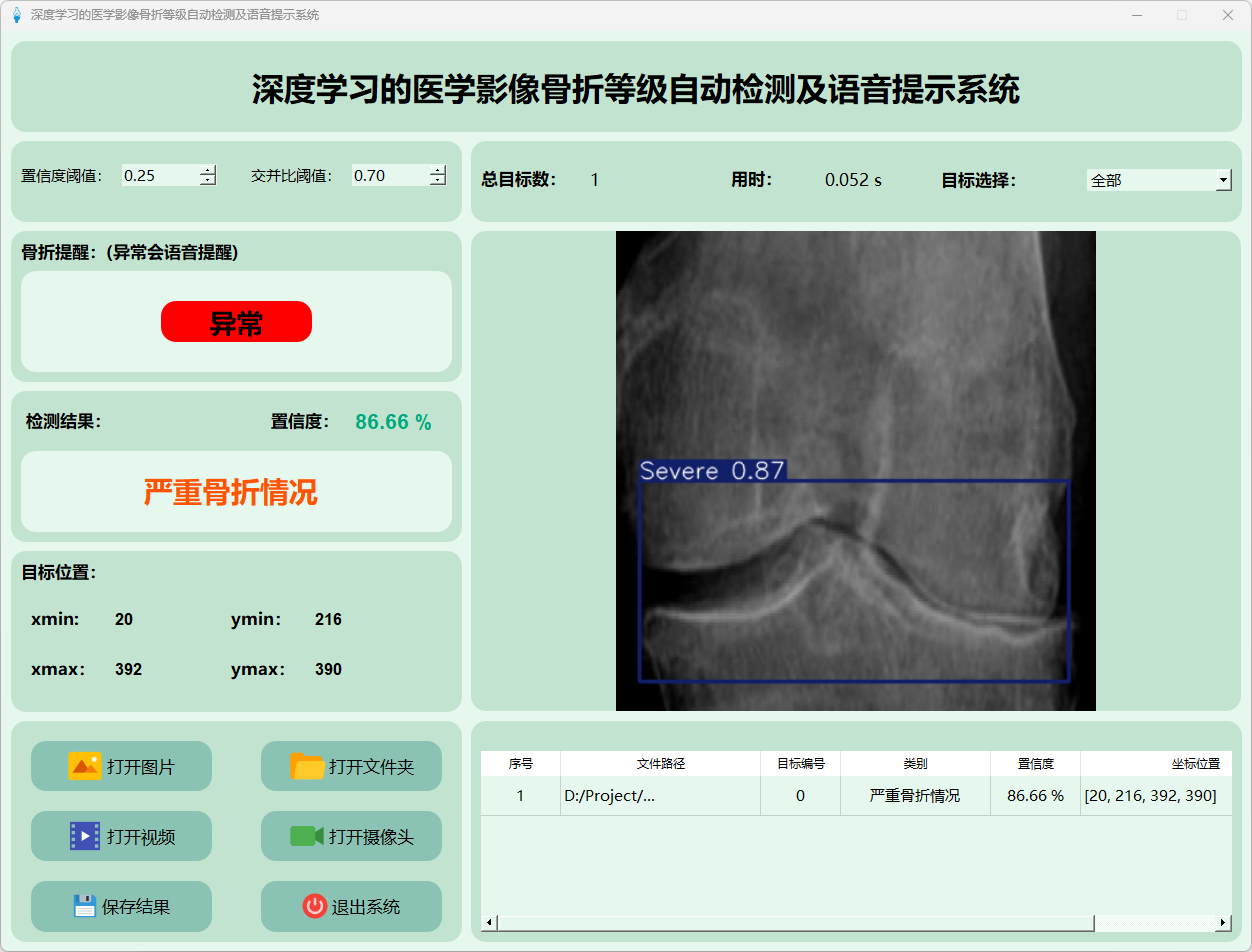

3.检测结果说明：

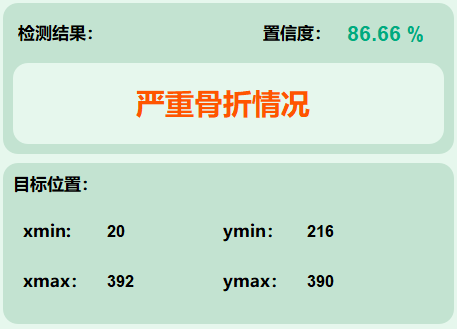

这张图表显示了基于YOLOv8模型的目标检测系统的检测结果界面。以下是各个字段的含义解释：
目标选择：
（1）提供选择检测目标的选项，这里显示为全部，说明当前显示的是所有检测到的目标。
结果（Result）:“严重骨折情况”，表示系统正在高亮显示检测到的“Severe”。
置信度（Confidence）:
（1）这表示模型对检测到的目标属于“严重骨折情况”类别的置信度为86.66%。
（2）置信度反映了模型的信心，置信度越高，模型对这个检测结果越有信心。
目标位置（Object location）:
（1）xmin: 20, ymin: 216：目标的左上角的坐标(xmin, ymin)，表示目标区域在图像中的位置。
（2）xmax: 392, ymax: 390：目标的右下角的坐标(xmax, ymax)，表示目标区域的边界。
这些坐标表示在图像中的目标区域范围，框定了检测到的“严重骨折情况”的位置。
这张图显示了一个检测系统的具体结果，包括检测到的目标类型、置信度以及目标在图像中的位置坐标。这类界面通常用于显示模型在图像中定位和识别到的目标，并提供相关的位置信息和置信度评分。
3.图片检测说明

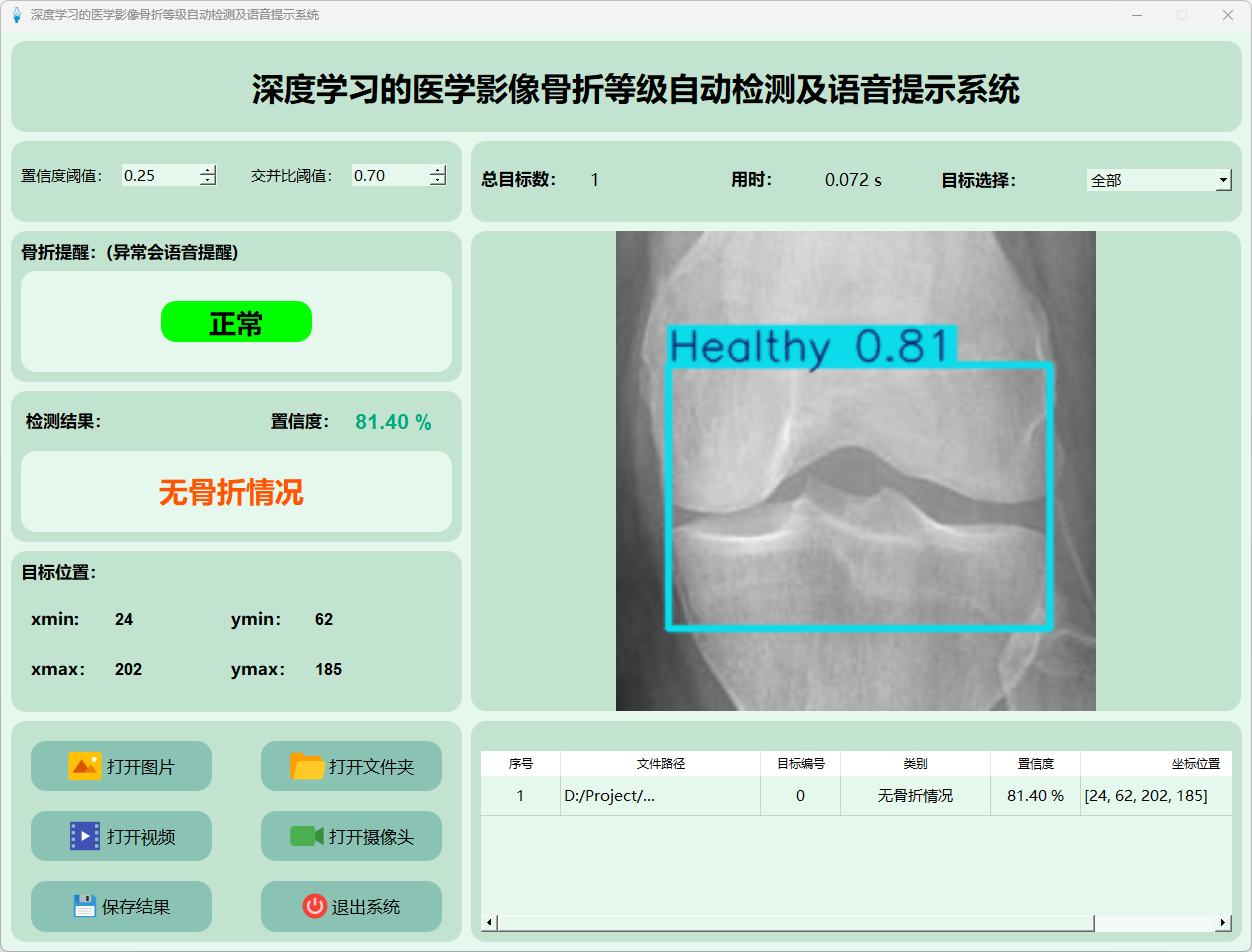

（1）无骨折情况

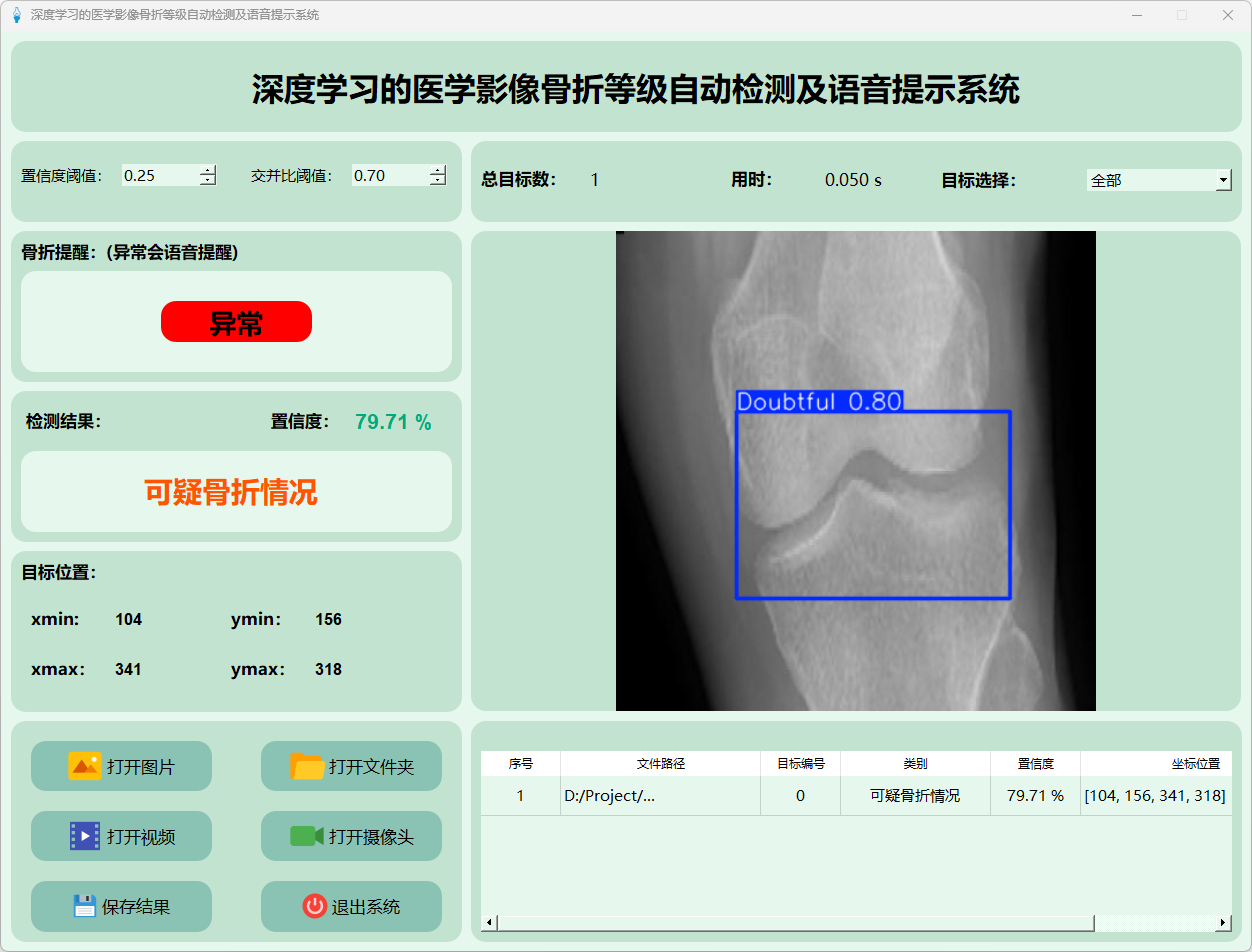

（2）可疑骨折情况

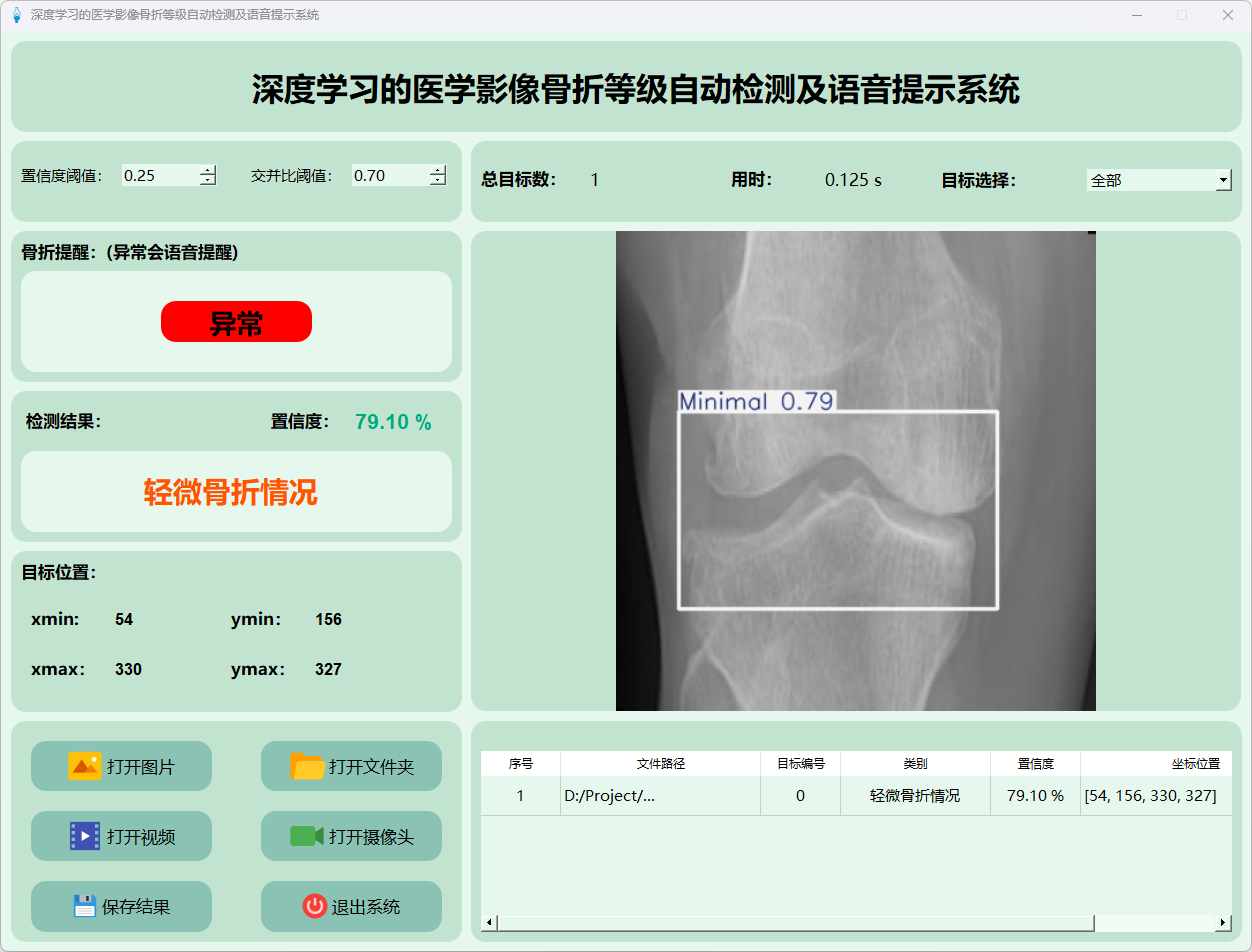

（3）轻微骨折情况
（4）严重骨折情况

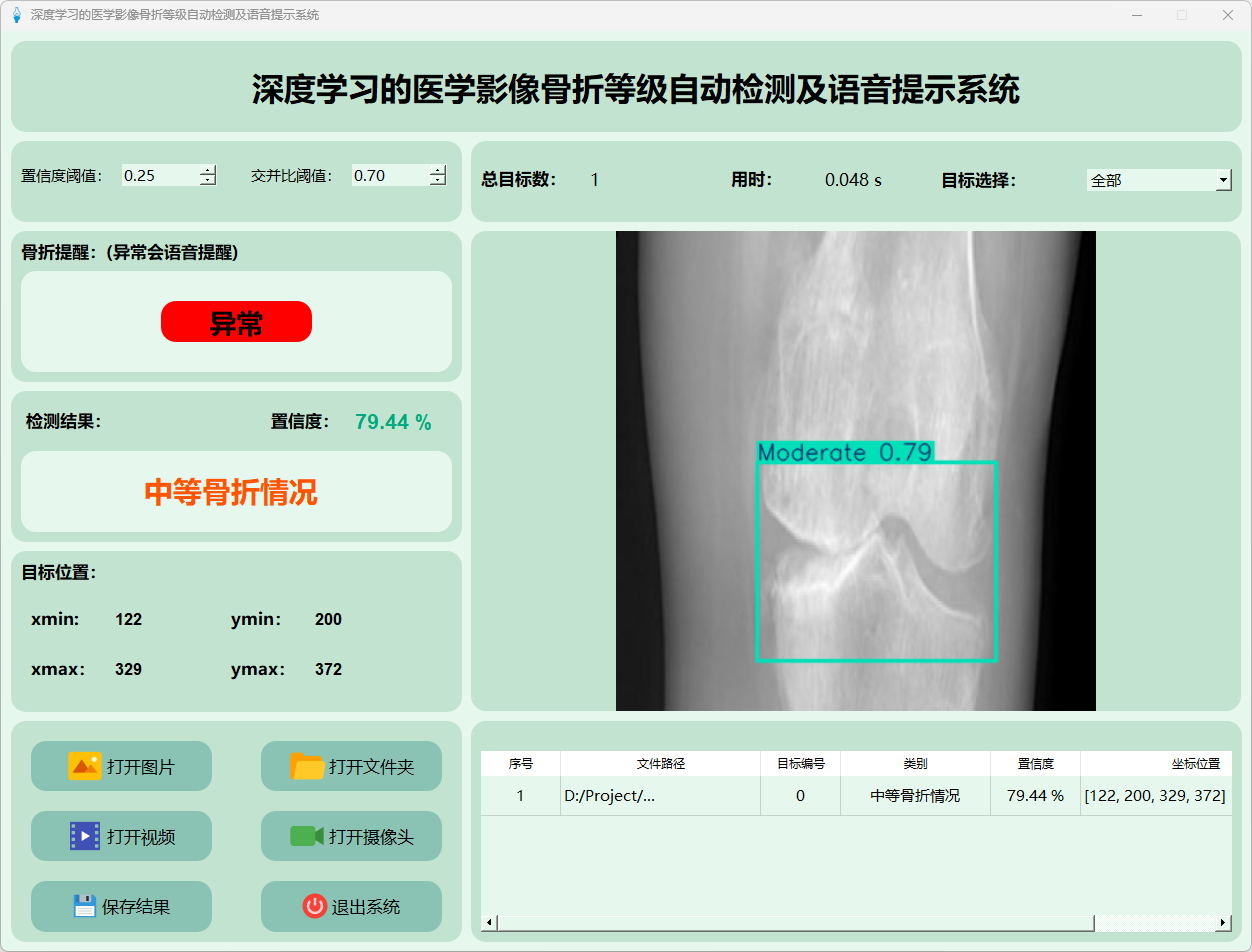

（5）中等骨折情况
操作演示如下：
（1）点击目标下拉框后，可以选定指定目标的结果信息进行显示。
（2）点击保存按钮，会对检测结果进行保存，存储路径为：save_data目录下。
检测结果：系统识别出图片中的骨折情况，并显示检测结果，包括总目标数、用时、目标类型、置信度、以及目标的位置坐标信息。

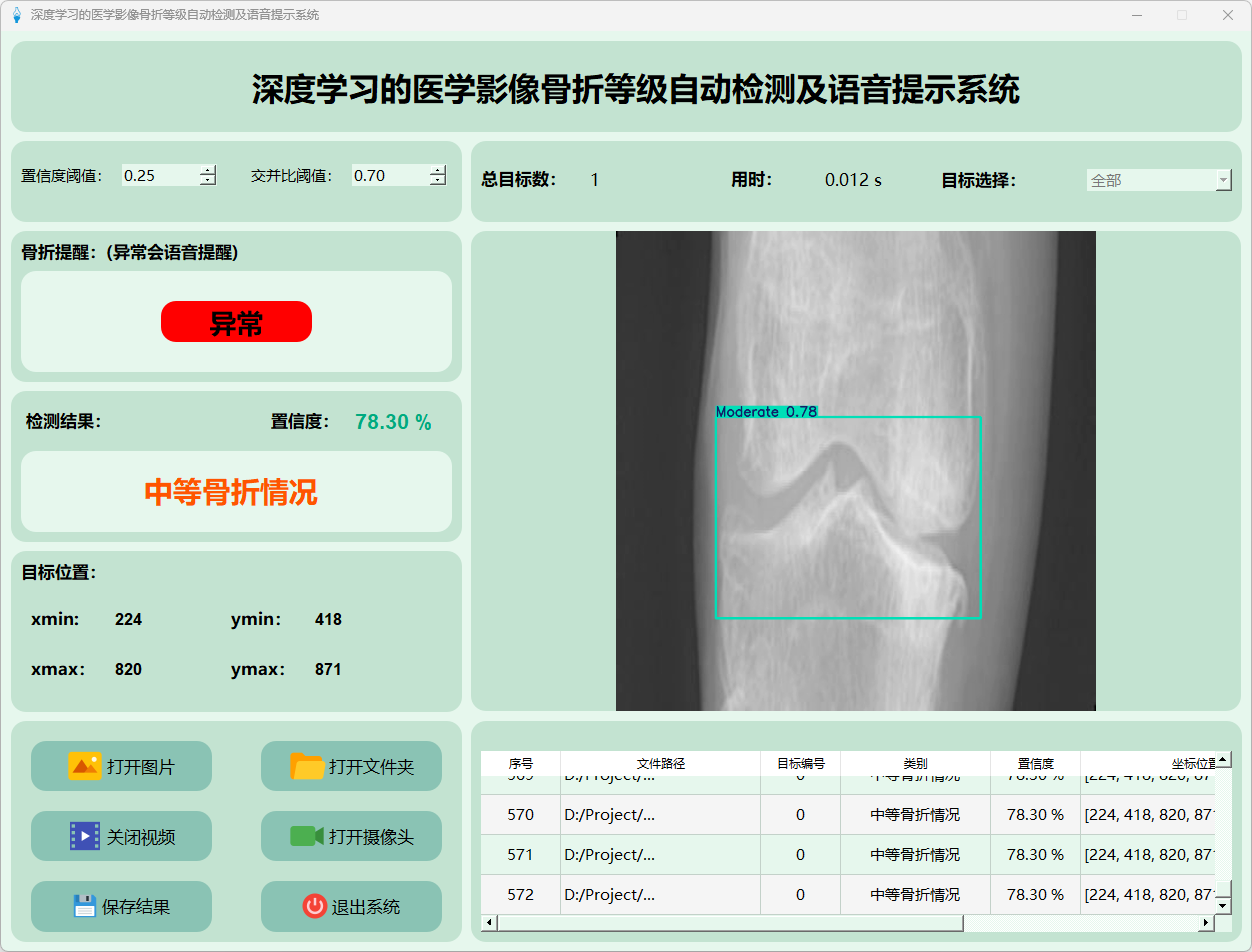

4.视频检测说明
点击视频按钮，打开选择需要检测的视频，就会自动显示检测结果，再次点击可以关闭视频。
点击保存按钮，会对视频检测结果进行保存，存储路径为：save_data目录下。
检测结果：系统对视频进行实时分析，检测到骨折情况检测结果。表格显示了视频中多个检测结果的置信度和位置信息。
这个界面展示了系统对视频帧中的多目标检测能力，能够准确识别骨折情况，并提供详细的检测结果和置信度评分。

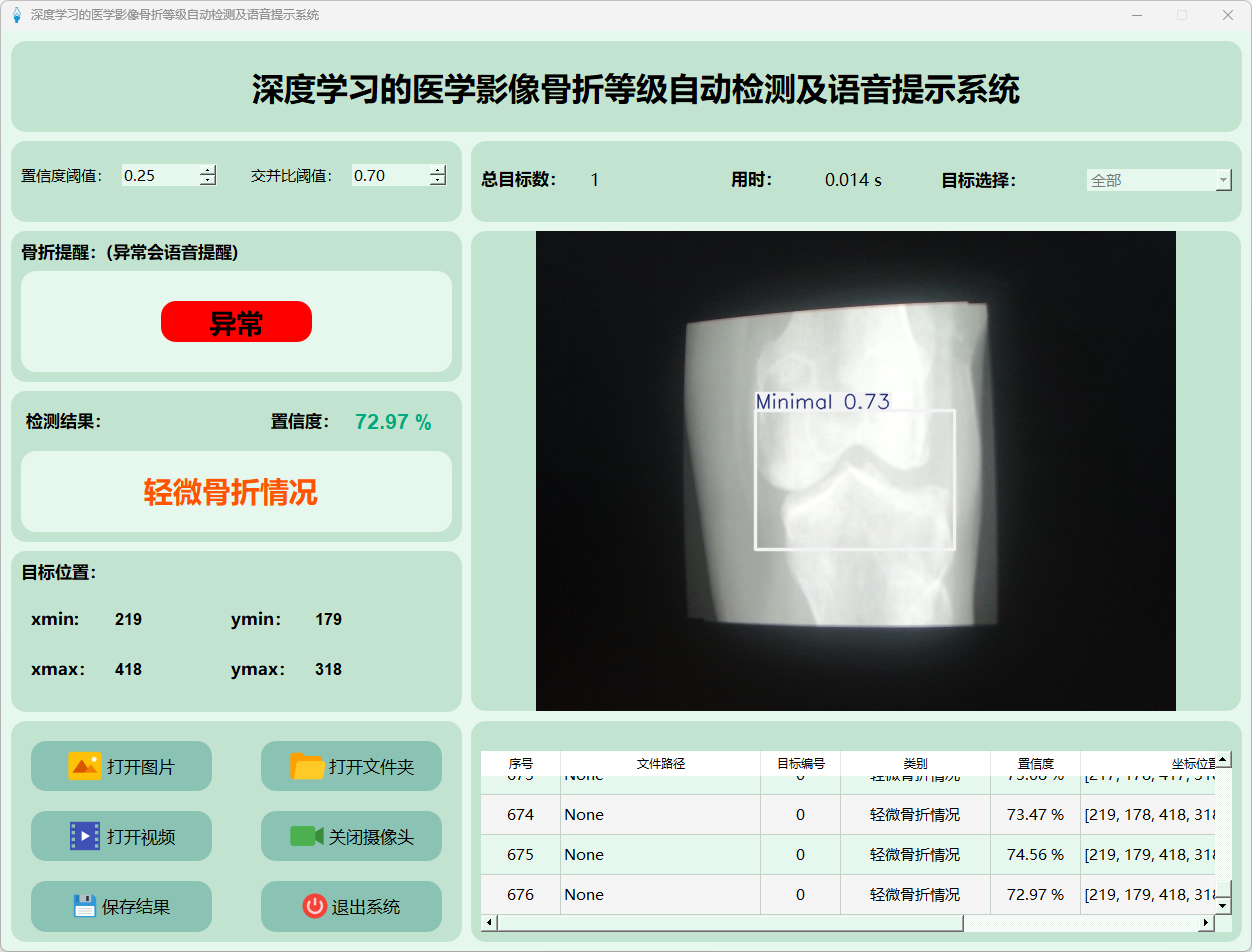

5.摄像头检测说明
点击打开摄像头按钮，可以打开摄像头，可以实时进行检测，再次点击，可关闭摄像头。
检测结果：系统连接摄像头进行实时分析，检测到骨折情况并显示检测结果。实时显示摄像头画面，并将检测到的行为位置标注在图像上，表格下方记录了每一帧中检测结果的详细信息。

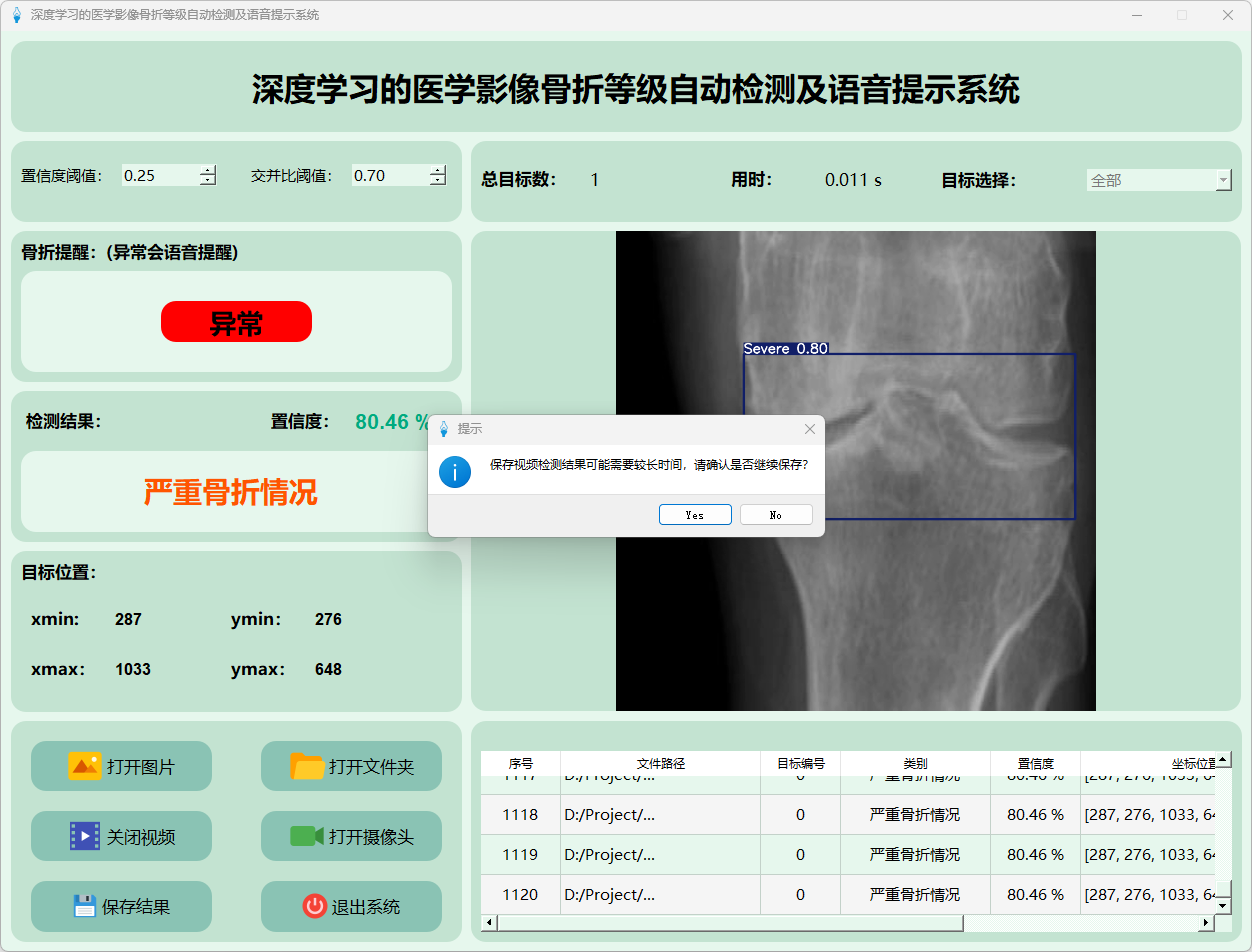

6.保存图片与视频检测说明

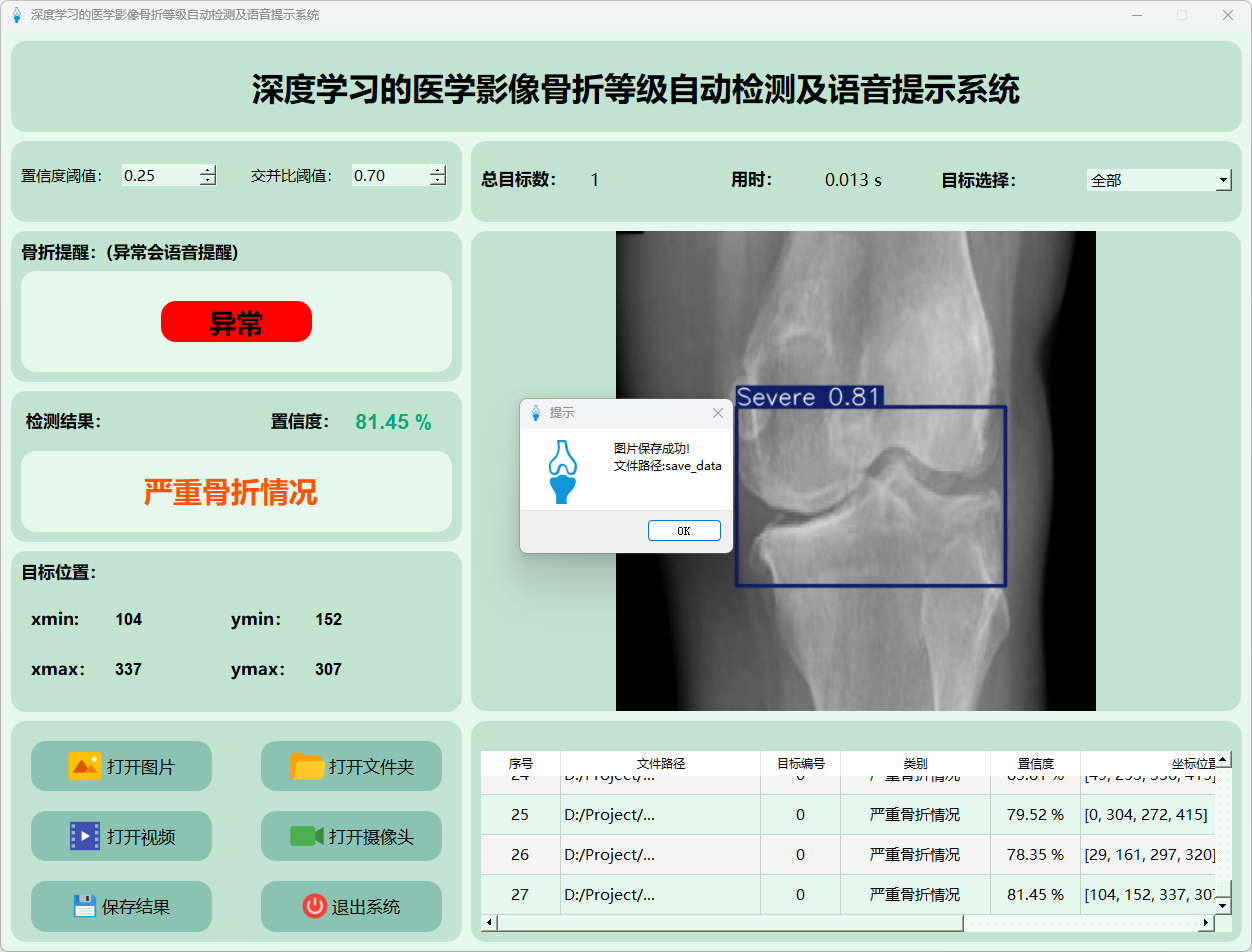

点击保存按钮后，会将当前选择的图片(含批量图片)或者视频的检测结果进行保存。
检测的图片与视频结果会存储在save_data目录下。
保存的检测结果文件如下：

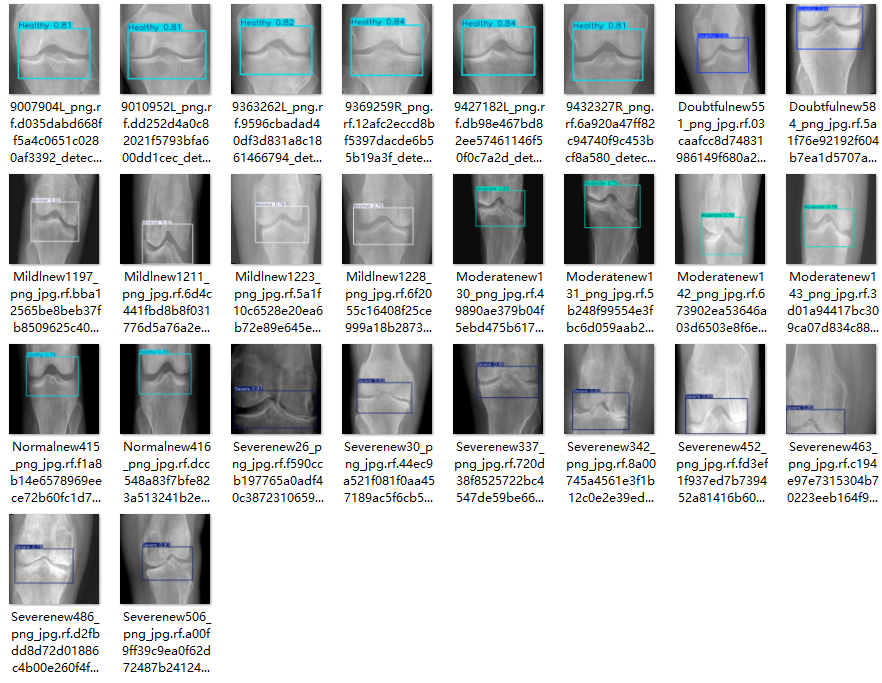

（1）图片保存
（2）视频保存
– 运行 train.py
1.训练参数设置
加载名为 yolov8n.pt 的预训练YOLOv8模型，yolov8n.pt是预先训练好的模型文件。
使用YOLO模型进行训练，主要参数说明如下：
（1）data=data_yaml_path: 指定了用于训练的数据集配置文件。
（2）epochs=150: 设定训练的轮数为150轮。
（3）batch=4: 指定了每个批次的样本数量为4。
（4）optimizer=’SGD’):SGD 优化器。
（7）name=’train_v8′: 指定了此次训练的命名标签，用于区分不同的训练实验。
虽然在大多数深度学习任务中，GPU通常会提供更快的训练速度。
但在某些情况下，可能由于硬件限制或其他原因，用户需要在CPU上进行训练。
温馨提示：在CPU上训练深度学习模型通常会比在GPU上慢得多，尤其是像YOLOv8这样的计算密集型模型。除非特定需要，通常建议在GPU上进行训练以节省时间。

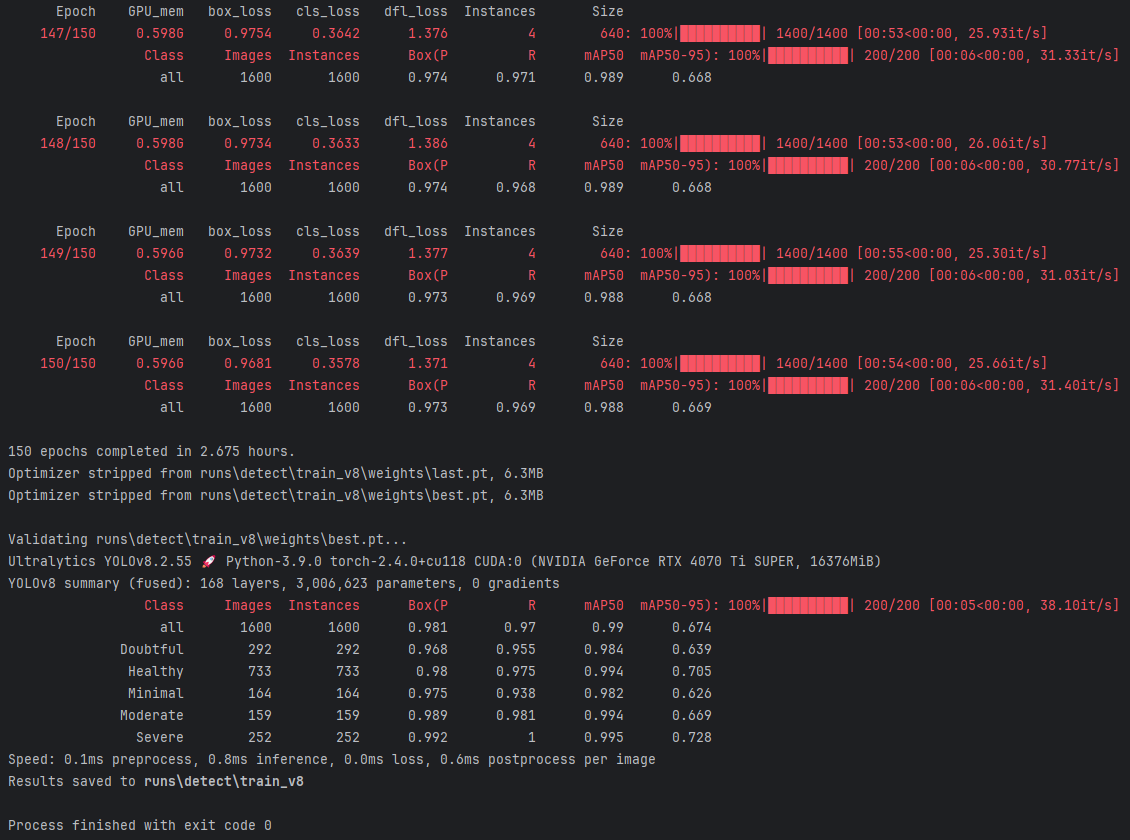

2.训练日志结果
这张图展示了使用YOLOv8进行模型训练的详细过程和结果。
训练总时长：
（1）模型在训练了150轮后，总共耗时 2.675 小时。
（2）本次训练使用了 NVIDIA GeForce RTX 4070 Ti SUPER 显卡。
（3）表现出较高的训练效率，得益于YOLOv8模型的优化设计和高性能硬件的支持。
验证结果：
（1）mAP50： 99%
（2）mAP50-95： 67.4%
速度：
（1）0.1ms 预处理时间
（2）0.8ms 推理时间
（3）0.6ms 后处理时间
（4）表明模型推理效率高，适合实时检测。
结果保存：
（1）Results saved to runs\detect\train_v8：验证结果保存在 runs\detect\train_v8 目录下。
完成信息：
（1）Process finished with exit code 0：表示整个验证过程顺利完成，没有报错。
总结：
YOLOv8模型成功地训练出了能够检测和分类不同骨折等级的系统，并且在所有类别上表现出了高准确度和优秀的边界框预测精度。模型的推理速度也非常快，适合用于实时医学影像分析应用。
远程部署
Tipps：购买后可有偿协助安装，确保运行成功。
– 远程工具：Todesk 、向日葵远程控制软件
– 操作系统：Windows OS
– 客服QQ：3666308803
项目文件
文件目录
Tipps：完整项目文件清单如下：
通过这些完整的项目文件，不仅可以直观了解项目的运行效果，还能轻松复现，全面展现项目的专业性与实用价值！
